Gummdichtungen – Leitfaden für statische und dynamische Dichtungskomponenten

Ingenieure stehen ständig vor der Herausforderung, die passende Dichtung für den jeweiligen Einsatzzweck auszuwählen. Tag für Tag werfen Sie einen Blick auf Baupläne, schlagen Wartungsanleitungen auf oder gehen über eine Produktionsfläche – und schon zeigt sich: Ein Flansch leckt, ein Zylinder versagt.Eine Welle ist abgenutzt.Der Übeltäter? Oft eine ungeeignete Dichtungswahl. Dieser Leitfaden stellt praxisnahe Anwendungsfälle vor und unterstützt Sie bei der Auswahl zwischen Gummidichtungen, Staubdichtungen, V‑Dichtungen und O‑Ringen.

Statische Dichtung für stationäre Verbindungen

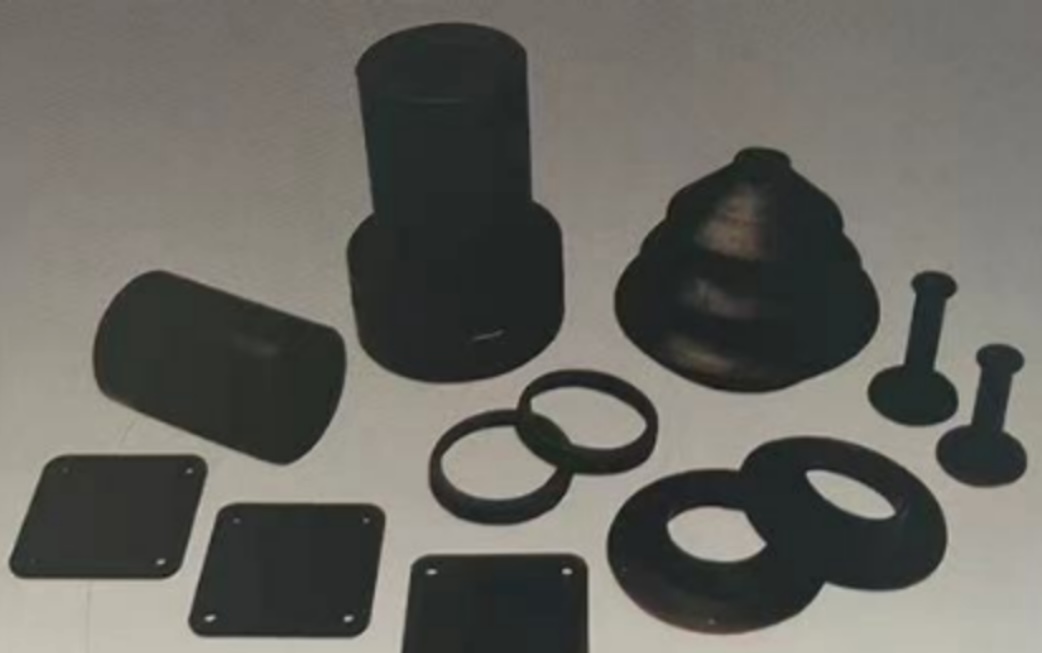

Denken Sie an ein Pumpengehäuse: Zwei metallische Oberflächen, die miteinander verschraubt sind. Sie wirken flach, doch unter dem Mikroskop zeigen sie sich voller Kratzer, Werkzeugspuren und winziger Mulden. Flüssigkeiten finden genau diese Wege. Zwischen den beiden Teilen liegt eine Gummidichtung. Wenn Sie die Schrauben festziehen, wird die Dichtung zusammengedrückt, füllt die Unebenheiten aus und schließt das Leck ab. Verwenden Sie sie bei Pumpengehäusen, Ventildeckeln, Rohrflanschen und Zugangsklappen. Große Flächen? Unregelmäßige Formen? Kein Problem. Wenn Ihre Anwendung zwei stationäre, abzudichtende Oberflächen umfasst, ist eine Gummidichtung häufig die passende Lösung. Denken Sie daran: Sie sind nicht für bewegliche Teile geeignet.

Dynamische Dichtungen für Hub- und Rotationswellen

Betrachten wir nun einen Hydraulikzylinder an einem Baggerlader. Der Kolbenstiel fährt ein und aus, gleitet im Zylinder hinein und heraus. Staub, Schlamm und Sand sind überall präsent. Gelangen diese Verunreinigungen an die Dichtung des Kolbenstieles, zerkratzen sie die Zylinderwand, beschädigen den Kolben und machen das gesamte Bauteil unbrauchbar. Was ist also die Lösung? Staubschutzdichtungen gehören auf Hydraulikzylinder, pneumatische Antriebe, Linearführungen – kurz: auf alle sich hin- und herbewegenden Wellen, die dem Schmutz ausgesetzt sind.

Montieren Sie sie auf der Außenseite der primären Druckdichtung. Ihre Aufgabe besteht in der Abtrennung, nicht in der Rückhaltung. Eine flexible Dichtlippe reinigt die Stange bei jedem Einfahren gründlich und entfernt Schlamm, Schmutzpartikel sowie Wassertropfen. Betreibt Ihr Gerät unter staubigen, schlammigen oder nassen Bedingungen, verlängert eine Staubschutzdichtung die Lebensdauer erheblich. Sie bildet die erste Barriere gegen Verunreinigungen. Ersetzen Sie sie regelmäßig; sie verschleißen schneller als Druckdichtungen.

Doch wie steht es mit rotierenden Wellen? Elektromotoren. Getriebe. Förderrollen. Diese Wellen drehen sich schnell, sind häufig nicht exakt ausgerichtet und weisen mitunter durch Abnutzung rauhe Oberflächen auf. Eine herkömmliche Lippendichtung überhitzt, quietscht und versagt rasch. Hier ist eine andere Dichtgeometrie die beste Lösung. V‑Dichtungen sind die ideale Wahl für rotierende Wellen mit Fehlausrichtung, Rundlaufabweichungen oder rauen Oberflächen.

Der V-förmige Querschnitt ist äußerst durchdacht. Beim Drehen der Welle schiebt die Fliehkraft die Dichtlippe nach außen; sie berührt die Gegenfläche kaum, sodass die Reibung minimal bleibt. Die Form erzeugt eine Pumpwirkung, die Schmutz von der Dichtung wegdrückt. Eine enge Passung ist nicht erforderlich: Das Dichtungselement wird einfach auf die Welle geschoben und zentriert sich selbst. Anwendbar sind diese Dichtungen beispielsweise an Elektromotoren, Antriebs- und Abtriebswellen von Getrieben sowie an landwirtschaftlichen Maschinen und Förderrollen. Sie halten Wellengeschwindigkeiten von bis zu 20 Metern pro Sekunde stand und tolerieren sogar Winkelabweichungen, die andere Dichtungen zerstören würden. Die Montage erfolgt schnell – spezielles Werkzeug ist nicht nötig.

Universelle O-Ringe für vielfältige Anwendungen

Wann also kommt die am häufigsten verwendete Dichtung überhaupt zum Einsatz? Überall dort, wo es geht. O‑Ringe sind die Standarddichtung für nahezu alles: Hydraulikzylinder, Pneumatikventile, Schnellkupplungen, Fluidanschlüsse und unzählige weitere statische und dynamische Anwendungen. Das Prinzip ist einfach: kontrollierte Verformung. Man fräst eine Nut, setzt den O‑Ring ein und drückt ihn mit dem Gegenstück zusammen. Der runde Querschnitt flacht ab und bildet zwei Dichtkontakte. Der Innendruck presst den O‑Ring zur Niederdruckseite, wodurch der Kontaktdruck erhöht wird – eine selbstverstärkende Wirkung. Funktioniert vom Vakuum bis zu hohen Drücken und bei Temperaturen von –50 °C bis 200 °C – vorausgesetzt, das richtige Material wird eingesetzt. Wenn Sie eine Nut haben, passt in den meisten Fällen ein O‑Ring.
